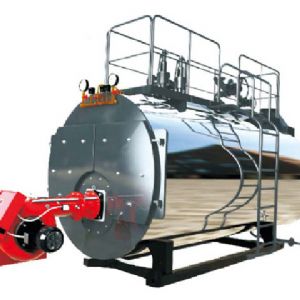

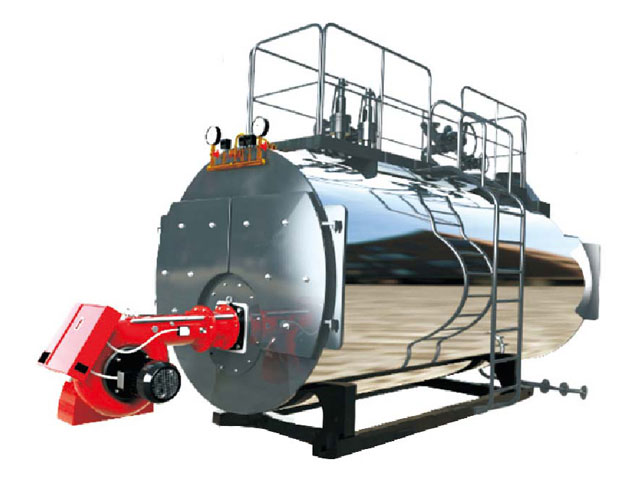

WNS系列全自動燃油(氣)鍋爐采用臥式、三回程、濕背式結構。

波形爐膽Waveform furnace

采用波形爐膽提高了爐膽抗熱脹冷縮性，波形爐膽按GB/T16508-2013《鍋殼鍋爐受壓元件強度計算》標準推薦結構設計并進行強度校核。波形爐膽不僅可以減小鍋爐運行中形成的熱應力，而且可以減低爐膽壁厚，減小爐膽壁厚方向上的熱應力，提高鍋爐的安全性。同時，由于爐膛熱負荷高，保證燃料充分燃燼。波形爐膽形狀與燃燒器火焰相適應，保證火焰不能沖刷爐膽壁。

濕背式結構Wet back structure

采用濕背式結構可以避免干背式結構后墻容易損壞的弊病，燃燒室和回燃室四周全部是水，傳熱好，無散熱損失。

扳邊平管板結構及耐火水泥防護措施

Pull side flat tube plate structure and anti-fire cement protection measures

1、鍋殼前、后管板、回燃室前、后管板全部采用扳邊平管板，減小鍋爐運行中形成的熱應力，提高鍋爐使用壽命。

2、鍋爐水 容積大，鍋爐負荷調整穩定。

3、配翅片管式節能器，充分利用煙氣佘熱，降低排煙溫度，提高熱效率。翅片管材質為ND鋼，耐腐蝕，保證鍋爐安全可靠運行。

4、蒸汽空間高度大，保證蒸汽品質(蒸汽鍋爐)。

5、自控水平高，實現了超汽壓(水溫)保護，給水自動調節，高低水位報警及缺水保護。

6、負荷自動調節，點火程序控制及熄火保護，燃油低壓力保護或燃?xì)飧叩蛪毫ΡＷo等措施。實現了鍋爐全自動、安全、經濟運行。

7、鍋爐結構緊湊，外形美觀安裝周期短，投資少。

8、油燃料與氣體燃料燃燒迅速、充分，鍋爐負荷易于調節，熱效率較高，節能效果顯著。受熱面布置充裕。

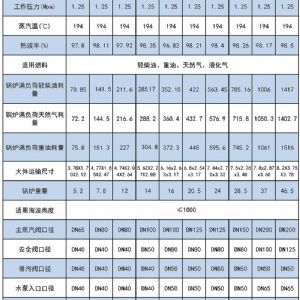

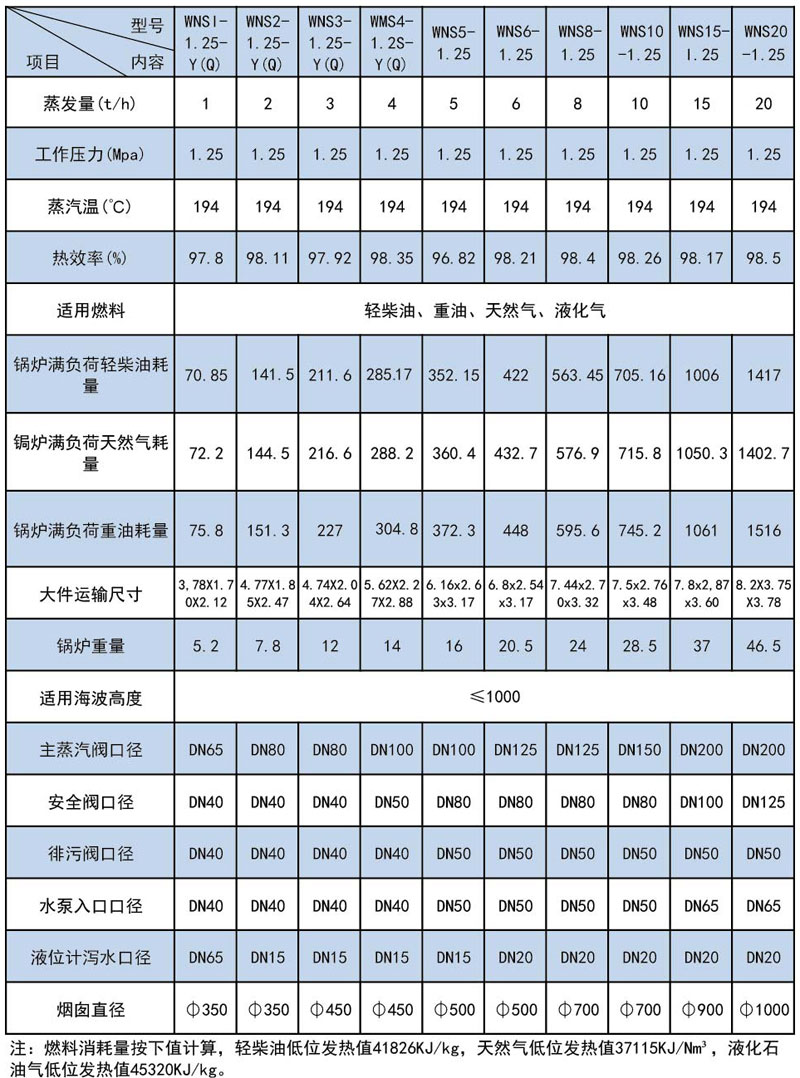

WNS系列燃油(燃?xì)?蒸汽鍋爐技術參數
